背景

地下管线是城市重要基础设施，是城市规划建设的重要基础信息，是城市赖以生存和发展的物质基础，被称为城市的“生命线”。随着城市化建设进程的加快，廊坊市地下管线逐年增多，城市建设中地上和地下矛盾越来越突出。

随着地下空间应用的不断深入，二维地下空间系统无法表达三维实体的空间形态与实体间的三维空间拓扑关系，难以取得令人满意的效果；“三维数字管线”可在三维地下空间信息系统的虚拟现实技术与三维建模等技术支持下，对地下管网实现可视化展示，也是智慧城市建设的发展需要，因而，为更好地实现对地下管线数据有效管理和共享应用，建立廊坊市三维管线系统是城市地下管线和地下空间管理的必然趋势。

项目概述

廊坊市城乡规划局三维管线系统中包含8大类24小类、共计31家权属单位的地下管线数据，总长度为5941.6公里。

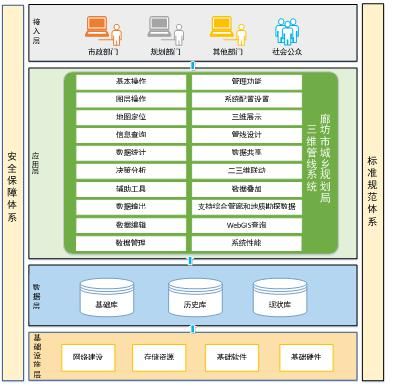

系统采用层次化设计思想，面向服务（SOA）的理念和技术进行建设。实现不同层次间的相互独立性，保障系统的高度稳定性、实用性和可扩展性。在安全保障体系和标准规范体系的支撑下，该系统由基础设施层、数据层、应用层和接入层四层结构组成。

建设目标如下：

1.建设涵盖全面的地下管线数据库；

2.搭建功能丰富强大的三维管线系统；

3.实现廊坊市地下管线统一规划、科学管理

建设内容

系统采取C/S+B/S模式；利用先进成熟的计算机和通讯技术，构建连接各相关部门和权属单位的数据管理中心，形成覆盖专用网络的分布式应用和集中管理的平台，并实现下述功能：

1.图层操作

系统提供登录、特定场景管理、打开/关闭图层、加载图层、全部关闭和退出系统等功能。

2.管理功能

包括用户管理、用户组管理、权限管理、当前用户口令修改、日志审计等用户基本管理功能。

3.系统配置

提供LOD动态渲染设置、地图窗口参数据设置、启动参数设置、目录参数据设置、样式符号设置、标注设置、图层维护等功能。

4.地图定位

系统提供地图定位模块，按图幅、单位名、坐标、道路、道路中心线、兴趣点、交叉口、鹰眼等定位功能，为业务办公人员提供可靠的地图定位手段。

5.查询统计

系统提供强大的查询统计功能，可以按照自定义范围、兴趣点、道路、道路交叉口、图幅、工程范围线、组合查询等多种方式进行查询统计，结果以饼状图、报表、柱状图等多种形式展示。

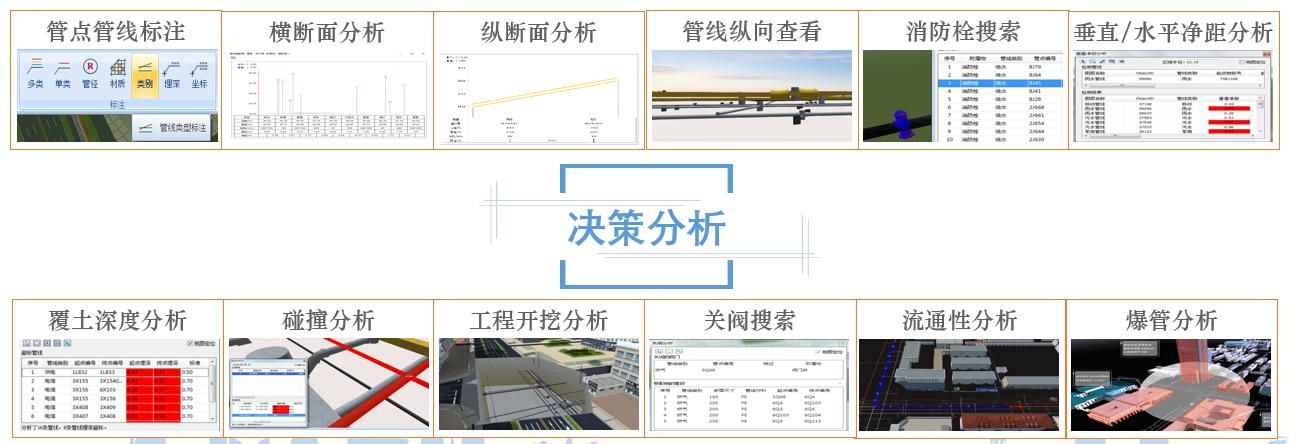

6.决策分析（管线标注、管点标注）

系统提供强大的辅助分析功能，包括横纵断面分析、管线纵向查看、消防栓搜索、垂直净距分析、水平净距分析、覆土深度分析、碰撞分析、工程开挖分析、关阀搜索、流通性分析、泄露扩散模拟，动态剖面分析、爆管分析等功能。

7.数据输出

系统提供划定区域、指定坐标区域、指定图幅区域、选择集区域等数据导出方式、导出格式包括：*.dwg、*.mdb、*.shp、*.jpg、*.png等。

8.数据管理

系统提供数据管理功能，包括数据更新入库、容灾备份、历史数据恢复、数据版本控制等功能，既可以实现对管线数据的编辑维护，也可以定期对管线数据进行备份。

9.数据共享

系统提供共享外发模块，各管线权属单位连接服务端，进行数据浏览、查询统计、应用分析。系统管理人员能够进行多级别用户的管理，对权属单位设置访问权限，权属单位只能访问已开通权限的数据内容，同时可进行数据流量的监控和安全保密，从而实现数据资源共享。

10.三维展示

系统提供三维展示功能，模拟显示地上、地下的所有管线、建（构）筑物、道路、地形等，实现地上地下一体化管理。

11.管线设计

系统提供管线辅助设计功能，可以参照现状管线，在系统内快速设计管线，系统自动生成适建缓冲区，给出调整方案，生成适建路由，并实现竣工成果数据和设计数据的叠加对比，互相验证；系统的设计方案可直接输出使用。

12.二三维联动

系统可实现二维、三维双视窗联动展示，数据实时同步。

成效

三维管线系统建设改变了廊坊市地下管线信息管理薄弱的现状，而且有利于全面提高廊坊市的规划管理能力，为城市的未来发展提供强大的动力支持。

1、实现地下管线数据资源的高效共享和更新维护。

2、改变规划人员的办公技术条件，提高办事效率。

3、提升地下管线管理水平，减少“马路拉链”现象。

4、推动规划手段革新，提高政府宏观决策能力。
